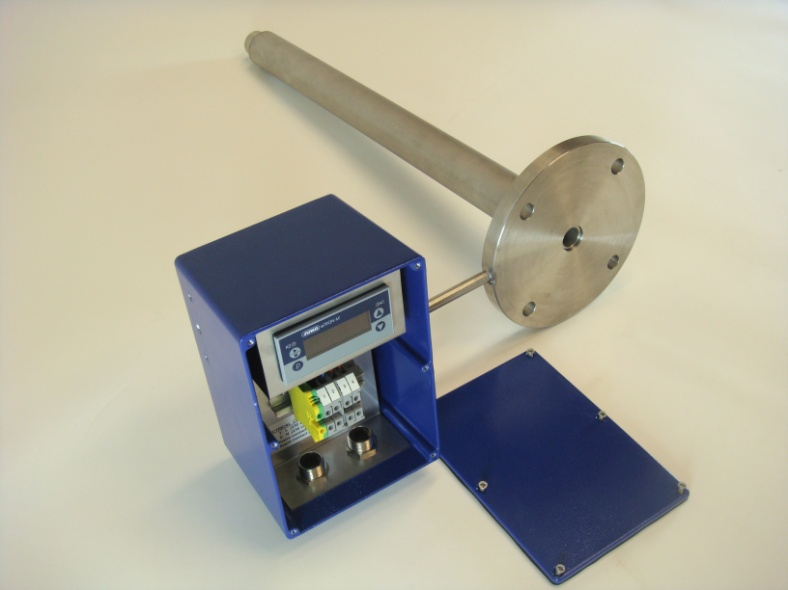

Verwarmde insteekbuis
Applicatie
Toepassing in extractieve monstername systemen om koude spots en condensatie van het sample te voorkomen.Condensatie in combinatie met stof leidt snel tot verstopping van de gassonde en tot verkeerde meetresultaten. Dit wordt mede door gebruik van deze insteekprobe voorkomen. Een extra voorfilter kan aan deze insteekprobe gemonteerd worden, aanbevolen bij stofbelastingen hoger dan 10 g/m³
Omschrijving
Deze insteekprobe is er in 3 standaard lengtes: 0.5 , 1 and 1.5 meter (andere lengtes op aanvraag).
Optioneel is een 2-weg Modbus/ RS485 communicatie protocol mogelijk dat alle signalen van de alle geïnstalleerde Ankersmid regelaars combineert.
| Serie type AST |
AST05x |
AST10x |
AST15x |
AST20x |
Temperature Sensor |
TC Fe-CuNi
|
TC Fe-CuNi |
TC Fe-CuNi |
TC Fe-CuNi |
Temperature Controller |
* |
* |
* |
* |
Length Probe |
500mm |
1000mm |
1500mm |
2000mm |
Maximum
Temperature Sampling |
500°C |
500°C |
450°C |
450°C |
Operating
Temperature Up |
200°C |
200°C |
200°C |
200°C |
Sample Gas Input |
G3/4 |
G3/4 |
G3/4 |
G3/4 |
Dust Loading |
Max 2g/m3 |
Max 2g/m3 |
Max2g/m3 |
Max 2g/m3 |
Probe Volume
of the Tube |
200ml/m |
200ml/m |
200ml/m |
200ml/m |
Sample Presure
Max Ambient
|
5 bar g
-20°C to 70°C |
5 bar g
-20°C to 70°C |
5 bar g
-20°C to 70°C |
5 bar g
-20°C to 70°C |
Power Supply
|
230 VAC
500 W
115 VAC
500 W |
230 VAC
800 W
115 VAC
800 W |
2300 VAC
1200 W
115 VAC
1200 W |
2300 VAC
1500 W
115 VAC
1500 W |
| Electrical Standard |
EN
61010 |
EN
60519-1 |
EN
61010 |
EN
60519-1 |
| Degree of Protection |
IP54 |
EN
60529 |
IP54 |
EN
60529 |
Mounting Flange |
DN65 |
PN6 |
|
|
Material of parts
in contact with
the system |
Stainless
Steel 316 |
Stainless
Steel 316 |
|
|
* Temperature controller Microprocessor temperature controller with alarm (optional RS485 or Modbus)
